淺談汽車白車身車頂蓋激光焊接系統

武漢法利萊切割系統工程有限責任公司 武漢神龍汽車有限公司 李斌 黃海 國莉 郭漣

　　在線車身激光焊接主要用于車身框架結構的焊接，例如頂蓋與側面車身的焊接。采用激光焊接技術，可以提高產品設計的靈活性，降低制造成本，工件連接之間的接合面寬度可以減少，既降低了板材使用量也提高了車體的剛度，提高產品的競爭力。武漢華工激光針對汽車白車身車頂蓋的焊接工藝擁有豐富的行業經驗，曾服務于神龍、江淮、通用等汽車生產線。

　　激光焊接在汽車工業中已成為標準工藝。在車身裝配生產線上，五軸激光加工機或光纖傳輸?shù)募す饧庸は到y(tǒng)已廣泛用于激光焊接。美國三大汽車集團（通用、福特和克萊斯勒）、歐洲汽車制造公司（如RENAULT、VOLVO、AUDI、BENZ和BMW）生產線上采用激光焊接機器人，以通用汽車公司為例，其在線使用激光器達200臺以上。德國大眾公司在Audi A6、lf A4及Passat等品牌車型的車頂均采用激光焊接。

　　隨著先進制造技術的發展，實現焊接產品制造的自動化、柔性化與智能化已成為必然趨勢。從國際上看，知名汽車公司都爭先恐后地在車身制造中應用激光焊接技術，以保證產品質量和產品技術先進性，在日益激烈的產品競爭中立于不敗之地。這種趨勢在國內的合資企業中已得到體現。但國產品牌汽車的車身大規模在線激光焊接還是空白，提高產品品質，在國內開展有關應用研究工作，掌握關鍵技術、工藝，形成自主研發、創新、生產能力，是大勢所趨，也是國產品牌走向國際市場的基礎。

　　基于激光焊接的車身結構設計

　　與傳統零件相比，激光焊接需要更為穩定的三維尺寸精度，對車身焊縫位置設計提出了更高的精度要求與質量保證。為了保證車身生產的穩定性，我們必須控制激光釬焊相關的各個零件的功能尺寸，并且確定在合適的范圍內波動時，焊接外觀質量不會發生變化。

　　車身側圍和頂蓋的沖壓件采用傳統的多次沖壓方式，難以保證激光焊接區域?qū)畹囊蠓秶?，沖壓必須嚴格保證幾何尺寸。改變傳統的兩次成形，一次沖壓A、B和C三個區域和分塊結構，通過同一加工基準，同一設備，同一安裝窩座加工安裝，保證激光焊接區域面度是一致的。

　　在外觀方面，傳統側圍起皺嚴重，會影響激光焊接。車身沖壓件裝配后，多使用電阻焊接，工件不受扭轉力矩，當工件的重力與點焊時加壓方向一致，焊接壓力足以克服工件的彈性變形，并仍能保持準確的裝配位置與定位基準貼合。

　　在進行車身頂蓋設計時，需要根據調試情況調整頂蓋整形的角度，也就是激光焊接面的面角度，保證側圍和頂蓋能在一個理想的間隙和角度下進行焊接。

　　激光焊接工業化系統開發

　　華工激光法利萊采用光纖激光器配以相應的導光系統、機器人、工裝夾具、車身輸送線及控制系統等進行激光焊接技術開發，對轎車大型車身件（頂蓋與側圍）進行激光焊接，研究實用化的激光焊接關鍵技術、工藝、質量檢驗與控制措施，并將各加工制造系統有機集成，實現在線生產，滿足生產能力要求。

　　作為汽車生產線還需要攻克系統穩定性技術難關，工業產品要求以穩定性和可靠性為第一要素，因此需要對成套裝備及加工工藝進行技術優化和完善，以提高系統的穩定性、抗干擾特性，以滿足工業加工每周7天、每天生產24 h的工作需求。

　　1. 焊裝夾具

　　焊裝夾具是生產時的一種輔助手段，它是將工件迅速準確地定位并固定于所定位置，包括引導焊槍或工件的導向裝置在內的用于裝配和焊接的工藝裝備的總稱。焊接夾具是進行金屬結構焊接不可缺少的輔助器具，是焊接工藝的重要組成部分，它在焊接過程中主要起維持、保證焊接產品形狀及尺寸符合產品圖紙要求，方便焊工操作，提高工效的作用。車身焊裝夾具體積龐大，結構復雜，為了便于制造、裝配、檢測和維修，必須對夾具結構進行分解，否則無法進行測量。車身總裝夾具有3個裝配基準：底板、左側圍和右側圍，在他們的平面上都加工有基準槽和坐標線，定位夾緊組合單元按各自的基準槽進行裝配、檢測，最后將3大部分組合起來，成為一套完整的夾具。

　　（1）頂蓋夾具設計  頂蓋屬于柔軟易變形零件，成形工位的定位工裝脫離后頂蓋Z向會變形拱起，造成焊縫位置偏移和間隙變大。在焊接工位通過浮動工裝再次定位頂蓋Z向形面，保證焊縫位置和間隙。在激光焊接工位頂蓋與車身已經存在物理定位關系，頂蓋受物理定位（重力、貼合支撐及預成形焊點）影響已經變形扭曲，需要頂蓋成形工裝再次定位，保證頂蓋與車身焊縫位置和間隙，同時降低焊接應力減少焊后變形。

　?。?）龍門架及地板夾具設計  地板夾具采用4點支撐，利用車身自身的重量將車身牢牢支撐在地板夾具上，保證Z軸的定位準確。再用一個圓柱銷和一個棱形銷，兩點定位，保證X、Y軸的方向精度，以便于焊接線路的準確性。

　　位于車尾處的龍門架則用于放置送絲機、焊絲預熱系統及其冷卻系統。兩側的龍門架內側設計有4個定位壓塊，用于工裝夾具的定位，使夾具放置在車身上實現穩定定位。

　　2. 生產工藝流程

　　全自動化焊接系統工作流程如下：

　?。?）雪橇載著車身總成進入激光焊工位，滾床上的夾緊器固定雪橇，升降機帶動滾床和雪橇下降，使車身落在底部夾具上，車身總成通過底部工裝夾具上的一個圓形定位銷和一個棱形定位銷以及基準面完成定位，同時激光房兩側滑動門關閉；

?。?）焊接工裝夾具通過安裝在搬運機器人凸緣盤的氣動夾緊器裝載在機器人上，搬運機器人將其運送到位后，夾具上的4個V型塊與定位支撐架上的定位V型塊配合，形成定位，然后定位支承架上的旋轉氣缸翻轉將夾具夾緊，機器人凸緣盤的氣動夾緊器通過氣缸驅動松開頂蓋夾具，搬運機器人空載離開返回待命位置；

　?。?）焊接機器人持激光焊接頭先后進行車身右側圍、左側圍與頂蓋的激光釬焊；

　?。?）焊接完畢后，焊接機器人復位，同時搬運機器人過來抓取焊接夾具，氣動夾緊器抓緊焊接夾具后，定位支撐架上的旋轉氣缸打開，搬運機器人負載其返回至待命位置，同時激光房兩側滑動門開啟；

　?。?）升降機升起，帶動滾床和雪橇上升，上升到位后，滾床夾緊器松開雪橇，雪橇托住車身離開激光焊工位。

　　3. 激光安全防護系統

　　我們使用的4 kW激光器處于安全等級4的危險光源，出光后會引發火源，同時其反射光也會對人造成危害，所以激光釬焊應用必須在封閉的環境中，并考慮足夠的安全條件，獨立激光焊接間的設計是必要的。

　　激光器產生的激光除了用于激光焊接外，我們希望所有的反射和散射的激光都可以被封閉在激光焊接間內部。為此，我們在設計激光焊接間必須考慮，墻壁材質具有很好的反光效應或吸光效應，同時在焊接間的出光條件控制必須滿足足夠的安全條件。一般來說，激光焊接間選用鋁制或者帶涂層的鋼制，而以鋁材質具有很好的反光特性為優。

　　本工位使用的光纖激光器所產生的波長為1 070 nm，圖1為光纖激光器光的分類，屬于不可見的一種紅外激光。由于它無法察覺，這道光線對眼睛和皮膚非常危險。我們通過硬件及軟件上的一些專門設置，來保證人員及設備的安全。

圖1：IPG光纖激光器光的分類

　　激光房設置有兩個安全門，供人員及設備出入。安全門的軟硬件設計按照《AUT-STD-997》標準完成，可對安全門的狀態進行實時監控，安全門未正常關閉時，激光源無法出光；安全條件不滿足時，安全門無法打開。整個激光焊接區域設置有5個緊急停止按鈕，分別置于安全門旁、激光放內部、機器人控制器上和激光柜上。這些緊急停止按鈕可以在緊急狀態下停止工位設備的運行。此外，通過檢測機器人的位置開關，控制激光源在機器人運行至焊接區域時才出光；無論有沒有焊接完成信號，激光源在出光超過安全時間后，都將切斷光源。激光防護房采用特制的鋁合金型材，起到了保護工作人員不被激光傷害的作用。

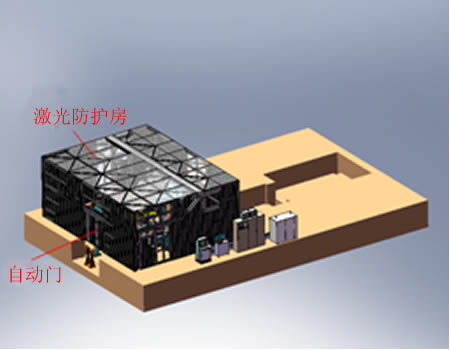

圖2：激光防護房設置

　　工藝研究

　　工藝規范的設計與控制是關鍵，也是技術難點。為得到完整、外形美觀且高質量的焊縫，使用三段不同的工藝參數分別進行起弧段（見圖3）、中間段和收弧段（見圖4）的焊接。

　　起弧段長度根據頂蓋的形面結構決定，起弧工藝的關鍵是控制送絲、出光和機器人運動之間的相對時間。

　　中間段使用單獨的一套工藝參數進行焊接。在焊接過程中，設置一定大小的力，使其修正實際焊縫相對于軌跡點的Y向偏差。當偏差過大，SA軸偏出了設定的SA_range范圍時，立即停止工藝和機器人運動。

　　收弧段使用SA hold功能，旋軸處于hold保持狀態進行焊接，以避免結束點焊料偏向側圍。結束焊接工藝時，給定一定的延時關閉激光。

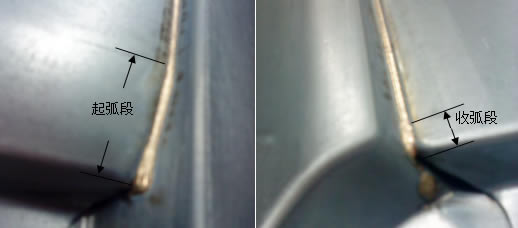

圖3：起弧段 收弧段

　　在自動化焊接中，為保證焊接起始點的質量，必須使每次焊接之前的焊絲干伸出長度和焊絲截面一致，而收弧時焊絲熔斷截面不穩定，因此設計了一套燒斷焊絲的工藝。在每焊完一邊焊縫之后，送絲機再次定位一定的長度，機器人回到某一點，執行斷絲程序，給定高功率、短時間的激光來熔斷焊絲，以獲得良好形狀的焊絲端面與穩定的焊絲干伸出長度。

　　結語

　　激光焊接可以實現兩塊鋼板之間的冶金結合，減少搭接寬度，壓縮車身結構件本身的體積，減少車身重量，把傳統點焊變成連續焊接，提升車身強度30%，降低了熱變形，極大地提高了車身結合精度。

　　激光焊接不僅大幅度地提升產品品質，而且更容易實現車身焊接的自動化和智能化，提高生產效率。研發轎車車身激光焊接自動化工裝設備是滿足國民日益膨脹汽車需求的保證，同時也是國內汽車制造公司擠進國際市場的前提。

　　隨著先進制造技術的發展，實現焊接產品制造的自動化、柔性化與智能化已成為必然趨勢。汽車車身主要靠焊接進行連接，車輛產品的技術含量在一定程度上代表著一個國家的工業化水平。從國際上看，知名汽車公司都爭先恐后地在車身制造中應用激光焊接技術，以保證產品質量和產品技術先進性，在日益激烈的產品競爭中立于不敗之地。這種趨勢在國內的合資企業中已得到體現。在國內開展激光焊接相關研究工作，掌握關鍵技術、工藝，形成自主研發、創新、生產能力，是大勢所趨，也是國產品牌走向國際市場的基礎。
