汽車一體化門環激光焊接智能裝備

您的位置 : 首頁/ 產品中心 /激光焊接設備 /激光門環拼焊智能裝備

  • 產品配置
  • 性能參數
  • 產品視頻
  • 樣品展示
  • 在線咨詢
高擴展性,一機多用,實現低成本、高質量、高節拍的連續生產

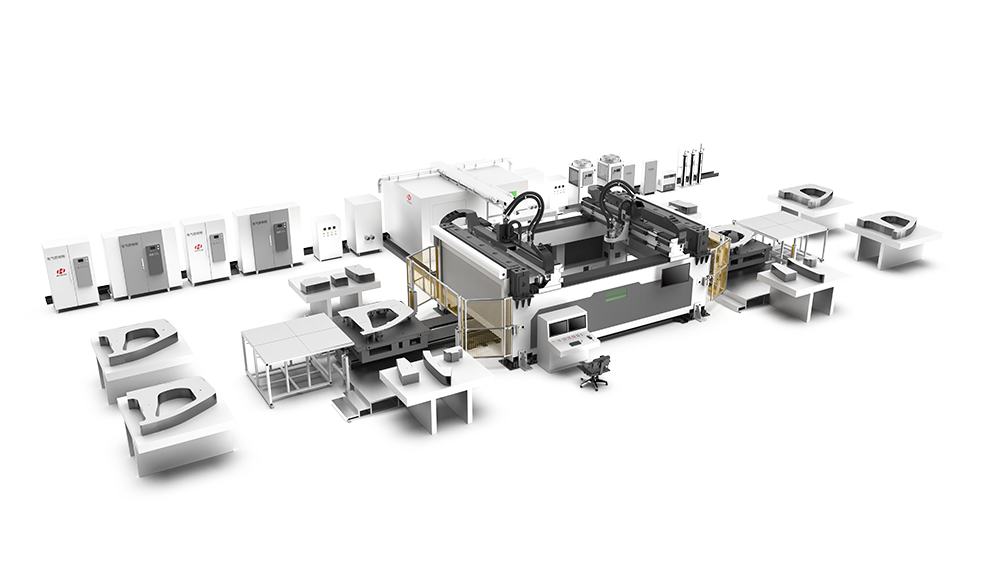

該焊接系統可擴展全自動上下料系統、全自動工件裝夾具定位系統,移動料庫、在線焊縫質量檢測、在線打標、在線翻面等功能。配合光纖焊接頭、焊縫跟蹤系統,實現低成本、高質量、高節拍的連續生產。

省時、省人、省力、省錢,可實現多種焊接應用+多種組合拼焊+多種生產方式

具備無涂層及薄厚涂層,不填絲及填絲激光焊接多種應用;可實現等厚及不等厚,等強及不等強板的多種組合激光拼焊;可匹配手動,半自動及全自動生產線,實現單雙門環的生產。

材料利用提升15%,零件重量減輕20%,焊接合格率高達99%

焊接面光滑平整,材料利用率高,焊接合格率高。在增加車身剛度,提高汽車安全性能的同時,提升汽車輕量化效果。

性能參數

名稱 指標
X1、X11、X2、X12軸龍門焊接軸 行程 ≥1500mm
最大速度 60m/min
定位精度 0.06mm
重復定位精度 0.04mm
Y1、Y2軸焊接軸 行程 ≥2200mm
最大速度 60m/min
定位精度 0.06mm
重復定位精度 0.04mm
Z1、Z2軸焊接軸 行程 ≥120mm
最大速度 20m/min
定位精度 0.06mm
重復定位精度 0.04mm
X3、X4軸焊裝夾具平臺移動軸 行程 ≥6000mm
最大速度 80m/min
定位精度 0.06mm
重復定位精度 0.04mm
A2、A3軸焊接頭旋轉軸軸 行程 ≥±115°
最大線速度 50m/min
分度定位精度 ±20″
分度重復定位精度 ±15″
Y軸(焊縫跟蹤補償軸) 行程 ±15mm
最大速度    20m/min
定位精度 0.03mm
重復定位精度 0.02mm
設備加工能力 材質 碳鋼板,鍍鋅板、鋁硅涂層板
厚度 0.8mm~3.2mm
焊接工藝 激光填絲焊、激光自熔焊
焊接速度 4000mm/min~11000 mm/min
最大工件尺寸 3200mmx2200mm
電源參數 相數 3
電源額定電壓 380V
頻率 50Hz
防護等級 IP54
重量與尺寸 整機質量 ≤20000kg
占地面積 33000mmx16500mmx4200mm


產品視頻

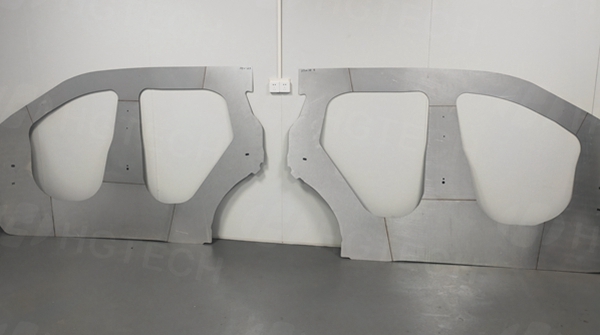

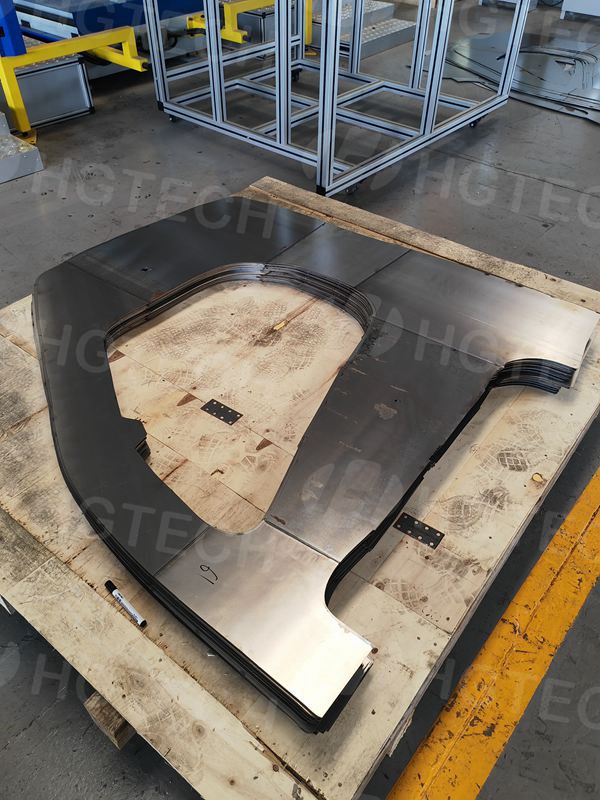

樣品展示
