如何衡量激光切割機的穩定性

發布時間：2014-08-27 | 關注：1528 | 來源：

如何衡量一臺激光切割機的穩定性能是否良好，是眾多選購者比較關心的一個問題。現在市面上常見的激光切割機主要由主機、導軌、齒輪齒條或滾珠絲杠、傳動機構等部件構成，下面我們就從這幾個部件做個簡單的分析。

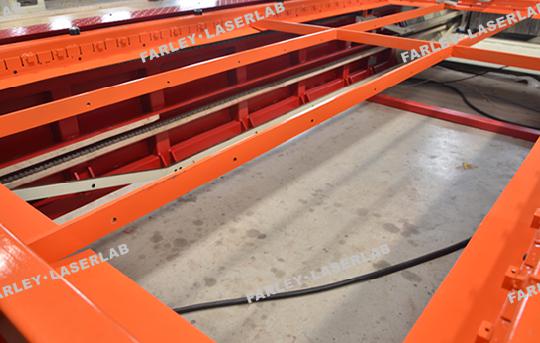

主機由橫梁和兩個縱向端架組成。機器門架由端架和橫梁組成，橫梁采用矩型方管結構,回火去內應力，具有很高的強度和剛性，橫梁上可安裝多個移動體小車。橫向移動裝置均采用拖鏈。機械部分實現高精度齒輪齒條傳動，導軌采用高精度專用進口導軌精制而成，經精密加工的滑動導軌緊固在帶支座的混凝土或鋼架基礎上，并配有調節螺栓，以便安裝和調整?？v向的驅動系統裝在縱向端架內，低位置的設計使傳動更加合理、平穩。

縱向端架底部有前后兩個滾動輪可沿導軌平滑滾動，前后端裝有導軌刮屑器以保證導軌表面無雜物，底部兩側裝有導向作用的偏心夾緊輪，激光切割機為確保機器的導向精度，本機在橫向傳動、割炬升降都加設了高強度線性導軌(橫傳動或采用高精度精磨導軌。而精密加工的齒輪和齒條保證了機器的縱、橫向傳動精度并消除了間隙。

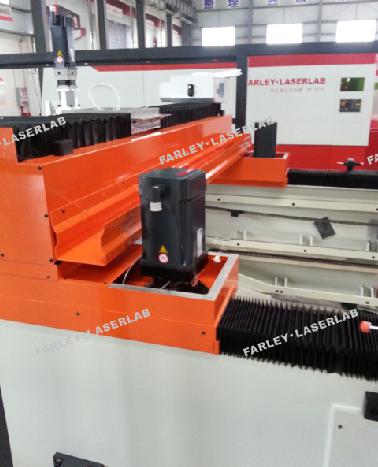

以法利萊公司生產的DF3015Plus光纖激光切割機為例，該機整體采用龍門結構、高強度鋁合金拉伸橫梁，精密直線導軌及斜齒輪傳動系統，機床整體剛性好，性能穩定，運行平穩。
