型鋼加工推選

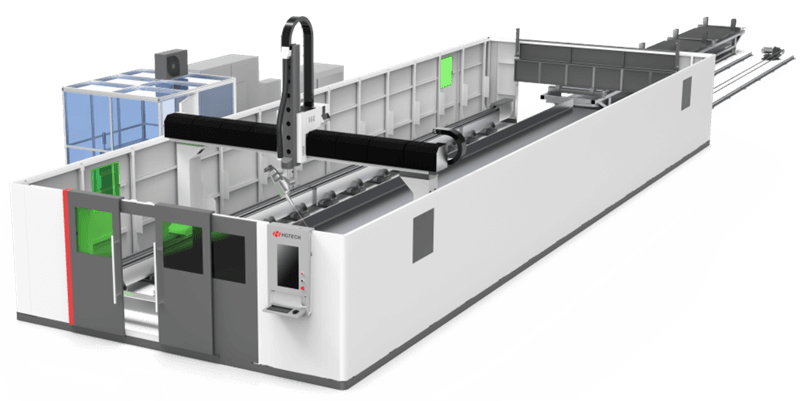

三維切割機STCS系列

您的位置 : 首頁/ 產品中心 /型鋼激光切割機 /型鋼三維切割STCS

  • 產品配置
  • 性能參數
  • 在線咨詢

  • 雙工位設計

并列雙臺車交互，一邊切割一邊上料，自動尋位執行加工

  • 全包圍結構

切割區全包圍防護、安全美觀

  • 上下料及切割區分離

人工操作和切割加工隔離開

  • 安全高效

無吊裝碰撞和人員安全風險，無上料裝夾等待時間


性能參數

項目 主要技術參數
基本參數 激光器功率 6000-20000W
焦長 F250-F275自動調焦
操作系統 FARLEY(五軸數控系統)
顯示屏 23.6英寸觸摸顯示屏（支持鼠標操作）
加工型材類型 H型鋼、槽鋼、角鋼等
功能 分段切割、翼板及腹板切割、坡口切割、打標
聯動軸數 五軸（X/Y/Z/A/C）
型鋼套料軟件 支持tekla、STEP文件數據
上下料形式 雙工位交換臺車
臺車負載 3噸
安全防護 大包圍外罩（頂部開放）
加工能力 型鋼加工尺寸 寬度H≤1000mm
高度B≤500mm
長度L≤12000mm
切割厚度（碳鋼O2） 垂直切割MAX：30mm
坡口切割范圍 0-45°坡口
加工行程 X軸行程 MAX 13米(可定制)
Y軸行程 MAX 2米(可定制)
Z軸行程 900mm
定位精度 X軸定位精度 0.1mm/10m（≤10m時)，0.2mm/全長
Y軸定位精度 0.05mm
X軸重復定位精度 0.05mm/10m（≤10m時)，0.1mm/全長
Y軸重復定位精度 0.03mm
加工速度 X，Y軸最大定位速度 60m/min
X/Y軸最大聯動定位速度 80m/min
X,Y軸最大加速度 1.0G
坡口擺動機構 A軸行程 ±90°
C軸行程 ±90°
A,C軸定位精度 0.03°
A,C軸重復定位精度 0.01°
