型鋼加工推選

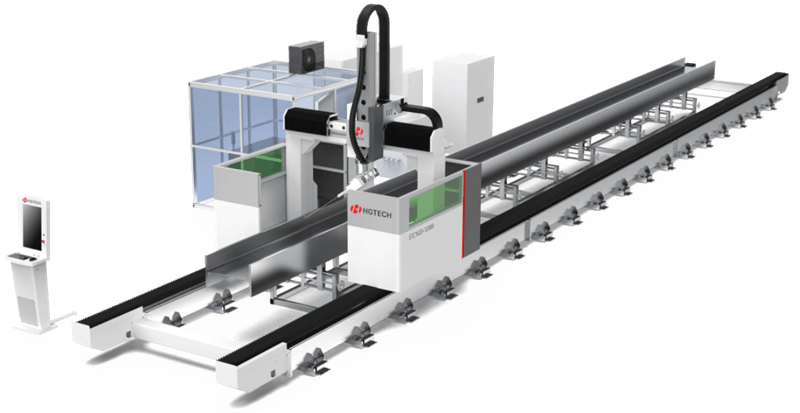

三維切割機STC系列

您的位置 : 首頁/ 產品中心 /型鋼激光切割機 /型鋼三維切割-STC

  • 產品配置
  • 性能參數
  • 產品視頻
  • 在線咨詢
  • 雙工位拓展

可進行直列雙工位拓展,前后雙工位切換便于重型構件吊裝上料,減少等待節拍提高效率

  • 大構件

中大型型鋼、全長套料切割

  • 開放式設計

便于吊裝和裝夾

  • 加工靈活

多品種規格切換,可做封頭等異形件及平板直線坡口切割

  • 可采用懸臂式結構

做專機加工中小型鋼,一側開放、操作便捷


性能參數

項目 主要技術參數
基本參數 激光器功率 6000-20000W
焦長 F250-F275自動調焦
數控系統 FARLEY(五軸數控系統)
顯示屏 23.6英寸觸摸顯示屏(支持鼠標操作)
加工型材類型 H型鋼、槽鋼、角鋼等
功能 分段切割、翼板及腹板切割、坡口切割、打標
聯動軸數 五軸(X/Y/Z/A/C)
型鋼套料軟件 支持tekla輸出的NC程序直接導入及3D軟件通用格式STEP、IGS等輸入
加工能力 型鋼加工截面尺寸 寬度H≤1000mm
高度B≤500mm
長度L≤12000mm
切割厚度(碳鋼O2) 垂直切割MAX:30mm
坡口切割范圍 0-45°坡口
加工行程 X軸行程 MAX 13米(可定制)
Y軸行程 MAX 2米(可定制)
Z軸行程 900mm
定位精度 X軸定位精度 0.1mm/10m(≤10m時),0.2mm/全長
Y軸定位精度 0.05mm
X軸重復定位精度 0.05mm/10m(≤10m時),0.1mm/全長
Y軸重復定位精度 0.03mm
加工速度 X,Y軸最大定位速度 60m/min
X/Y軸最大聯動定位速度 80m/min
X,Y軸最大加速度 1.0G
坡口擺動機構 A軸行程 ±90°
C軸行程 ±90°
A,C軸定位精度 0.03°
A,C軸重復定位精度 0.01°
